Tobogã do Pacaembu

Vibração das torcidas

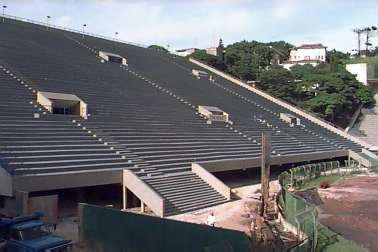

O Tobogã do Pacaembu, construído há cerca de 25 anos, é um bom exemplo de estrutura em que a utilização foi alterada com a modificação do comportamento das torcidas. Um munícipe percebeu trepidações anormais em sua residência quando as torcidas organizadas se concentravam neste setor do estádio e comemoravam os gols do seu time e deu o sinal de alerta para o problema desta construção. Os especialistas da TECPONT, convocados a dar um parecer sobre os riscos envolvidos, iniciaram as vistorias e análises preliminares com o objetivo de caracterizar o problema e localizar eventuais anomalias realmente graves.

Estes degraus se apoiam diretamente com vínculo de engastamento nas vigas que, com seção variável 40/120 (no vão) a 40/250 (nos apoios), formam os pórticos transversais que compõem a estrutura base. Os pilares centrais dos pórticos, com dimensões de 40x70, são travados na direção longitudinal aos pilares de junta, com seção de metade de 20x70, por pequenas travessas de 20/60, espaçadas da altura de 7,00 metros, e pelas estruturas dos pavimentos intermediários.

A análise dos resultados destes ensaios iniciais de vibração permitiu concluir que a estrutura do Tobogã apresentava um comportamento anormal sob carregamentos dinâmicos, ou seja, sob a ação de vibrações de baixa freqüência e grande amplitude, e uma alteração do padrão vibratório na medida em que se ampliava a presença do público. Nos ensaios de freqüência natural da estrutura, foram registradas freqüências médias da ordem de 10 Hz, já muito baixas para esse tipo de estrutura. Entretanto, nas ocasiões em que foram monitoradas as vibrações em eventos com a arquibancada apenas parcialmente lotada, as freqüências nestes pontos caíram para níveis variando em torno de 4 a 5 Hz, ou seja, muito próximas das vibrações dinâmicas impostas pelos torcedores.

Esta condição é característica de estruturas que, no estado limite de utilização, trabalham em níveis de fissuração acima dos preconizados pelas normas. Mais carregada, a estrutura perdia rigidez por fissuração, reduzindo sua freqüência natural e deixando-a próxima dos valores impostos pelas torcidas, com riscos de ressonância. Estas condições induzem a grandes velocidades de partícula, em paralelo com o crescimento dos deslocamentos ou da amplitude de vibração a valores inaceitáveis.

O programa de restauração, recuperação e reforço das estruturas da arquibancada e de restauração das passarelas de acesso, realizado no sentido de assegurar condições normais de utilização pública do Setor Tobogã do Pacaembú, teve sua eficiência confirmada com um ensaio de carga x deformação.

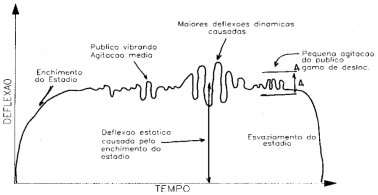

As leituras da instrumentação realizada nos pontos escolhidos foram iniciadas no dia 27/04/97 com a arquibancada totalmente vazia, objetivando registrar de forma clara a ocorrência de eventuais deformações plásticas ou residuais. Analisando o diagrama esquemático apresentado das deflexões concluiu-se não terem sido anotadas deformações estáticas residuais dentro da precisão de 0,05 mm do equipamento utilizado. A máxima deformação estática + dinâmica medida (1,3 mm) foi inferior aquela estimada (1,96 mm), muito inferior àquelas registradas nos ensaios anteriores (3,89 mm), e com deformação residual de 1,16 mm.

Do registro contínuo gravado pelo Analisador, verifica-se que a oscilação característica da arquibancada lotada tem amplitude de 0,14 mm e que no período curto do evento mais determinante a amplitude passa por valor máximo de 0,70 mm. Concluímos que os tratamentos executados corrigiram as anomalias constatadas conferindo monoliticidade às peças de concreto armado e reduzindo as deformações. Foram corrigidas as sensações incômodas de trepidação oriundas da proximidade entre as vibrações induzidas e a freqüência natural da estrutura, hoje, com a relação mínima de 3 Hz (induzida) para 12 Hz (natural). Esta condição foi subjetivamente confirmada pelos nossos engenheiros que participaram de todos os ensaios realizados, comprovando a eficiência dos serviços executados.
